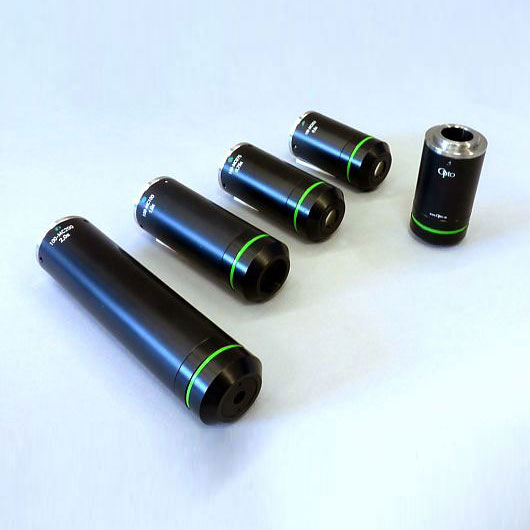

Objectifs Sans Distorsion

Cette famille d’objectif à été spécialement conçue pour réaliser des images haute définition avec virtuellement zéro déformation.

Ils sont principalement utilisés pour la mesure de pièces mécaniques et l'inspection de circuits imprimés et de composants électroniques. Ils sont également utilisés dans l'imprimerie, la microbiologie, la vidéo-microscopie et la criminalistique. Ils ont l'avantage de pouvoir être utilisés avec une longue distance de travail tout en fournissant une image de haute qualité. De plus leur diamètre de 35mm associé à leur monture C leurs permet de d'intégrer facilement au sein de systèmes optiques complexes.

Réf. : Multiples

Fiche Technique

Grossissement	Distance de travail en mm	Indice de champ	Résolution (LP/mm)	Profondeur de champ en mm	Distortion	Champ de vision en mm
Capteur 1/3"	Capteur 1/2"	Capteur 1/1,8"	Capteur 2/3"
0,3X	202	8,4	22	1,5	<0,01%	16 X 12	21,3 x 16	23,9 x 17,7	29,3 x 22
0,5x	132	10	35	0,8	<0,01%	9,6 x 7,2	12,8 x 9,6	14,3 x 10,6	17,6 x 13,2
0,75x	99	12	50	0,5	<0,01%	6,1 x 4,8	8,5 x 6,4	9,6 x 7,1	11,7 x 8,8
1x	79	14	60	0,4	<0,01%	4,8 x 3,6	6,4 x 4,8	7,2 x 5,3	8,8 x 6,6
2x	57	20	90	0,2	<0,01%	2,4 x 1,8	3,2 x 2,4	3,6 x 2,7	4,4 x 3,3

Grossissement

Distance de travail
en mm

Indice
de champ

Résolution
(LP/mm)

Profondeur
de champ
en mm

Distortion

Champ de vision en mm

Capteur
1/3"

Capteur
1/2"

Capteur
1/1,8"

Capteur
2/3"

0,3X

202

8,4

1,5

<0,01%

16 X 12

21,3 x 16

23,9 x 17,7

29,3 x 22

0,5x

132

0,8

<0,01%

9,6 x 7,2

12,8 x 9,6

14,3 x 10,6

17,6 x 13,2

0,75x

0,5

<0,01%

6,1 x 4,8

8,5 x 6,4

9,6 x 7,1

11,7 x 8,8

0,4

<0,01%

4,8 x 3,6

6,4 x 4,8

7,2 x 5,3

8,8 x 6,6

0,2

<0,01%

2,4 x 1,8

3,2 x 2,4

3,6 x 2,7

4,4 x 3,3
